Mentor Pads VX.2 Standard Plus 官方原版下载与安装指南

xcljlong · 发表于 2020-3-26 09:10:12

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区

您需要登录才可以下载或查看，没有账号？立即注册

×

本文转自吴川斌的博客
Mentor Pads VX.2 Standard Plus 官方原版下载：

http://www.mr-wu.cn/mentor-pads-resource-downloads/

Pads 升级到了VX.2 版本，除了继续改善以前经常被人吐槽的易崩溃的问题之外，还带来了一些新的功能特性，不过嘛，老wu在安装过程中发现这货安装了Windows运行时库 Microsoft Visual C++ 2010 Runtime，不由得菊花一紧，会不会像Altium Designer 16 或者 Cadence spb 17 一样，对XP系统残忍的拒绝了？
赶紧查了下Microsoft Visual C++ 2010 Runtime的系统支持情况，还好，2010的运行库对于打了SP3补丁的XP还是支持的，但是还是不放心，还是要以Pads的Release Note为准，结果，呵呵了。。。

登录/注册后可看大图

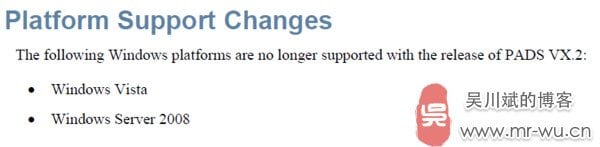

嗯，连Windows Vista和Windows Server 2008不不支持了，那就更别说XP咯，在Pads VX.2的Release Note里的Platform Support里压根就没有XP的信息，Windows 7 Professional Edition, Ultimate Edition, and
Enterprise Edition和Windows 8.1 的 Enterprise Edition and Pro Edition 版本可以完美支持，至于品牌机多预装的Home或者Basic Edition版可能会蛋疼。
Winsows 10也没有问题，但有个警告，但不影响使用：
Warning: The new Microsoft Edge Browser delivered with Windows 10 is not supported
with PADS VX.2.
Mentor PADS VX.2 的新特性：
PADS HyperLynx DC Drop
对铜面损耗引起的直流压降（DC Drop）进行分析，确定过大的电流密度区域,多点分析供电网络的阻抗曲线。

PADS HyperLynx DDR Analysis
DDR 内存在各种电子设计中的应用已非常普遍，现已进入主流市场中。由于 PADS 产品创建平台中纳入了集成式 DDR 仿真，因此工程师可以使用新款 PADS HyperLynx DDR 模组在简单易用且经济实惠的环境中快速识别并解决 DDRx 设计特定的讯号完整性(SI)和时序问题。
其关键功能包括：
[align=justify]

[li]辨别并解决SI损耗(过冲/下冲、振铃)以及时序问题(建立/保持、降额、时序偏移、数据总线时序容限)[/li][li]透过DDR向导实现简易设置、自动化的数据总线仿真以及结果报告整合[/li][li]针对所有介面提供简化的、汇总性的通过/失败判断[/li][li]基于HTML的报告可以提供设计档以及基于网络的结果发表[/li]

PADS HyperLynx DRC
PADS VX.2 结合了 HyperLynx DRC工具，工程师可以借此进行电气规则检查，辨识将影响设计完整性和电路板性能的违规情况，加快电气Sign off流程。通过使用预定义规则，即使在最大型的设计中也能快速识别跨越不同铜面的走线以及更改参考平面的走线等问题。有了整合式电气DRC技术，工程师能在制造交付前确保其 PCB 设计拥有正确的电气设计。其关键功能包括：
[align=justify]

[li]透过基于规则的方法来识别非CAD的约束，快速简易地获得结果[/li][li]针对EMI、讯号完整性以及电源完整性的开箱即用型检查[/li][li]与PADS PCB产品相整合的视觉化结果和简易违规辨识[/li]PADS FloTHERM XT
FloTHERM XT 是针对电子产品设计流程所需的散热模拟分析解决方案，可以从概念设计到后续的生产制造阶段皆可使用，可以提升产品的品质，可靠度及缩短上市时间。藉由整合 EDA 及 MCAD 设计流程，FloTHERM XT 可以让工程师使用相同的设计资料进行完整的散热模拟分析，大大缩短研发时程，有效节省成本。
PADS AMS Design Suite
当前大多数电子产品都包含模拟信号，此模拟信号必须在整个系统中进行设计和验证，这使得模拟/混合信号仿真成为产品创建的关键步骤。为满足这一需求，将会向PADS用户免费提供全新的PADS AMS云端服务(基于云端的电路探索/仿真环境以及用户社区)。
具有各个级别专业知识的用户可以在发布或下载设计和模型的线上协作环境中，创建并分享模拟、混合信号和混合技术设计。专为PADS客户而设的独特优势：在PADS AMS云中创建的电路设计可传输到PADS AMS设计套件桌面环境，因此无需手动重新创建电路来进行进阶分析以及驱动PCB设计流程。
PADS AMS设计套件是真正完整的设计创建解决方案，工程师可在单一环境中对模拟/混合信号(AMS)进行设计和仿真。在单个原理图会话中，不仅能利用VHDL-AMS(IEEE 标准，连同SPICE基础的强大仿真引擎)的强大功能和灵活性来进行类比电路仿真，还能使用HyperLynx工具进行拓扑探索。除直流偏置、时域和频域仿真等常规核心AMS仿真分析之外，标准仿真分析中还增加了扩展的分析功能，如多道参数扫描、灵敏度、蒙特卡罗和最坏情况分析，以此满足特定的工程需要。
对于PADS Router，这引入了“PADS Multi-Trace HSD Routing“,更快速解决高速信号总线布线或者通道布线的增强功能包。
还有若干的功能性改进，如覆铜，ODB++数据导出，创建PDF文档，IPC2581数据输出等等的具体细节大家可以参考安装包中的Release Note。
同时，安装包中整合了HyperLynx SI/PI/Thermal 9.4版.

下边是Mentor Pads VX.2 Standard Plus的安装步骤，如果你是Pads的老司机了，可以去看本博客的其他文字了，如果你是pads新手，之前没装过Mentor pads这个软件，请滴卡上车，O(∩_∩)O~

Mentor Pads VX.2 Standard Plus 官方原版下载：

http://www.mr-wu.cn/mentor-pads-resource-downloads/

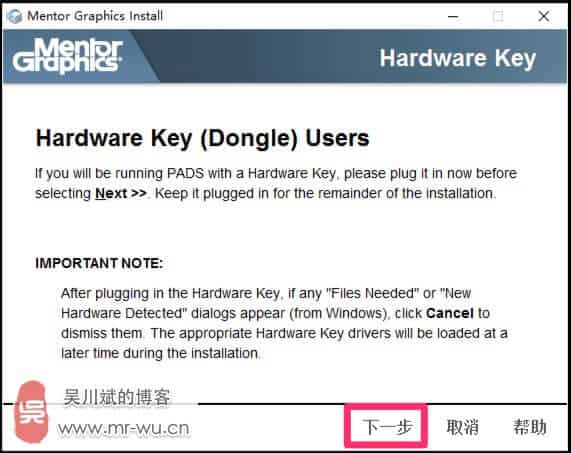

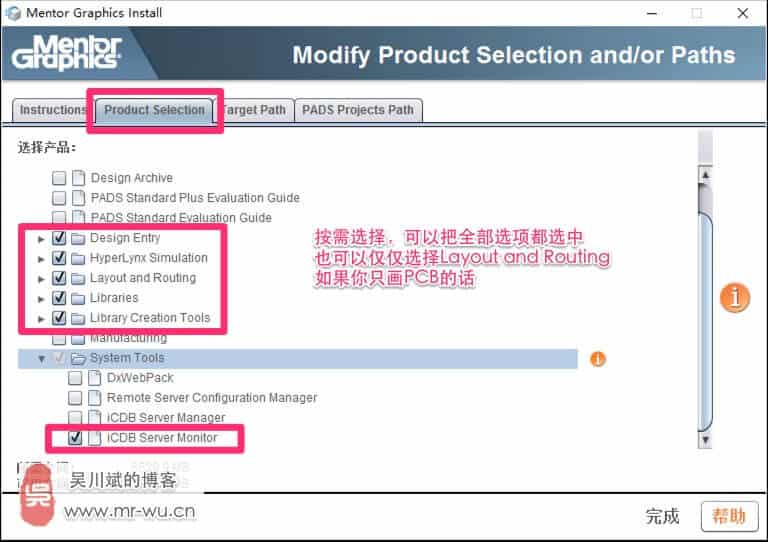

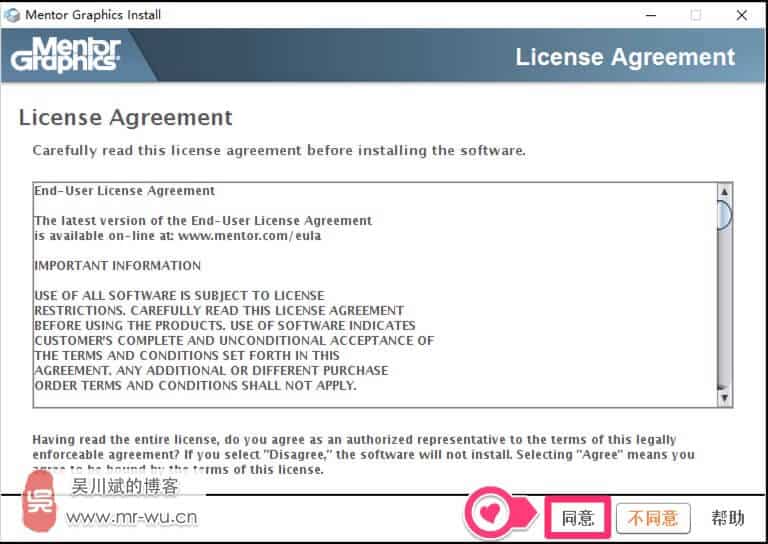

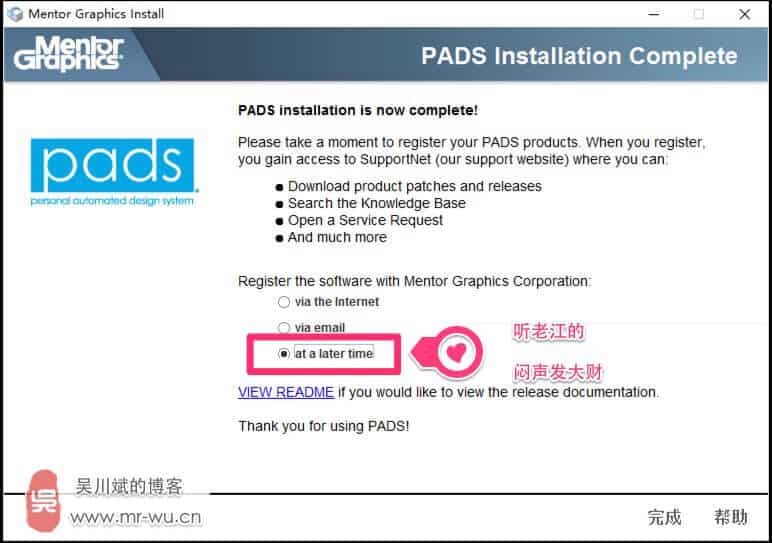

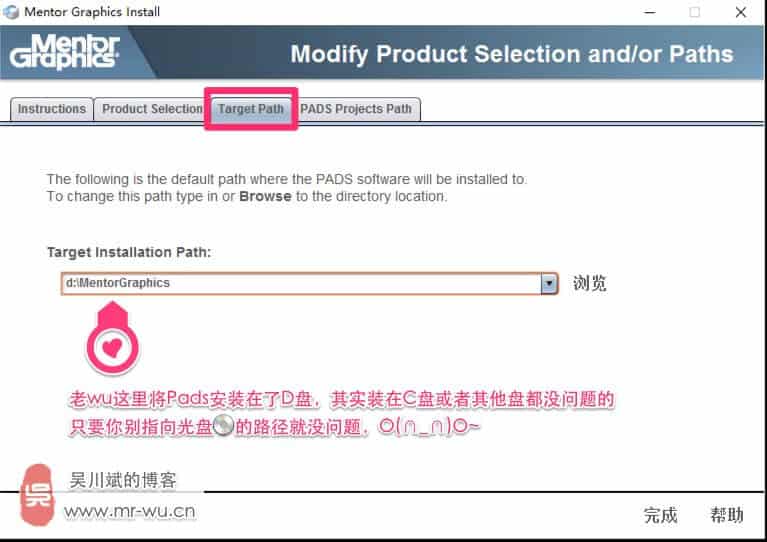

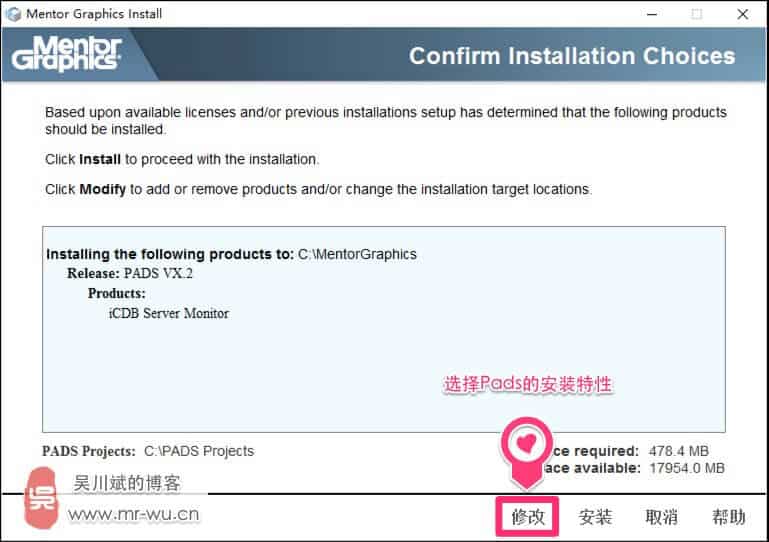

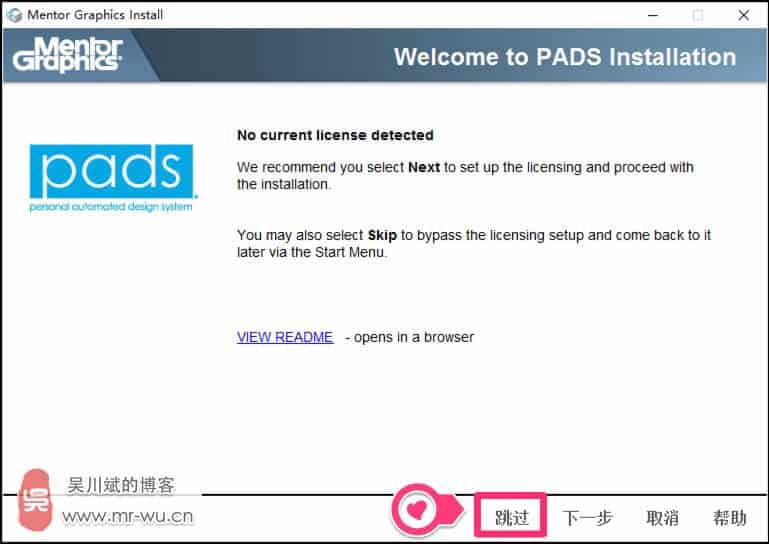

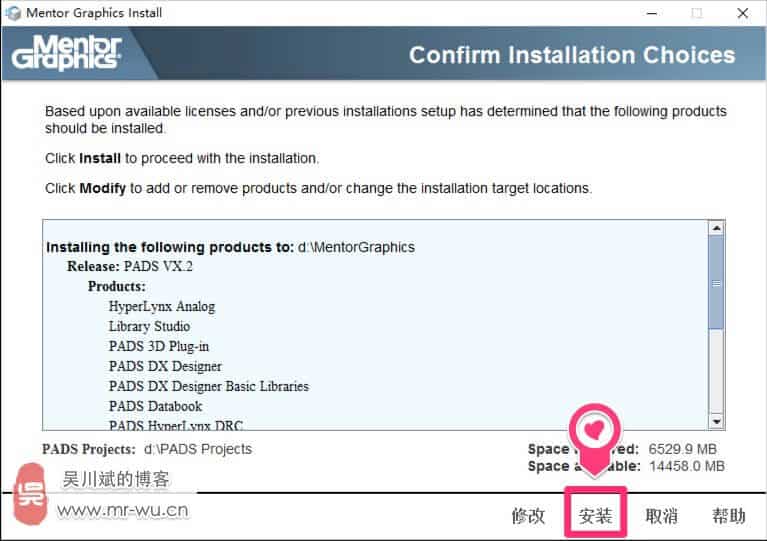

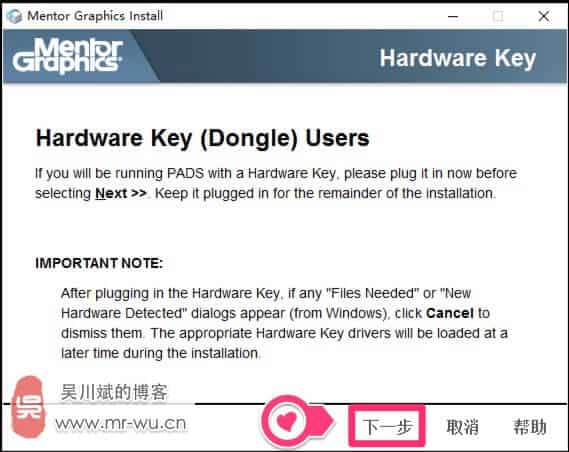

下载后解压，然后双击”PADSVX.2_mib.exe“启动安装程序。

登录/注册后可看大图

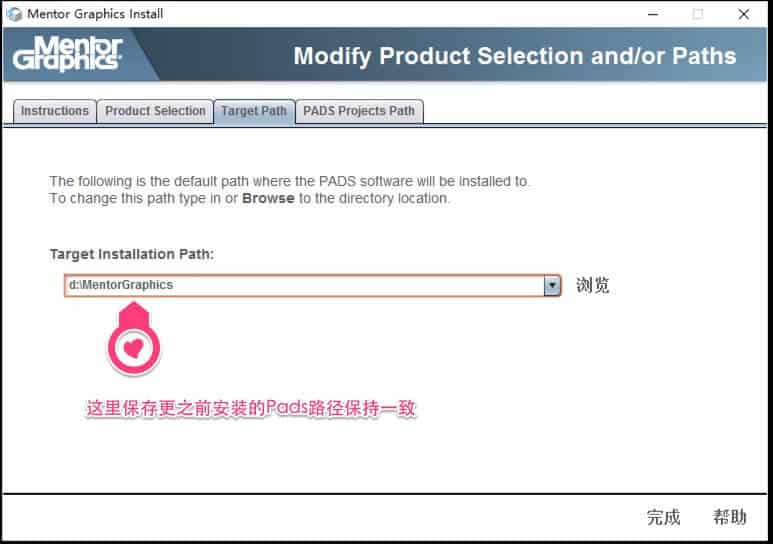

到此，Pads就安装完了，但是自从Mentor Pads VX这个版本命名开始，Pads的正常安装套路中便不再包含Logic了，Mentor应该是希望大家以后原理图设计用 Pads Dx Designer. 如果您依然希望都到Logic的功能，需要单独进行安装，老wu也已经将Logic的安装包分享到网盘里了，就是把“PADSLogicVX.2_ESDM.zip”这个文件下载下来。

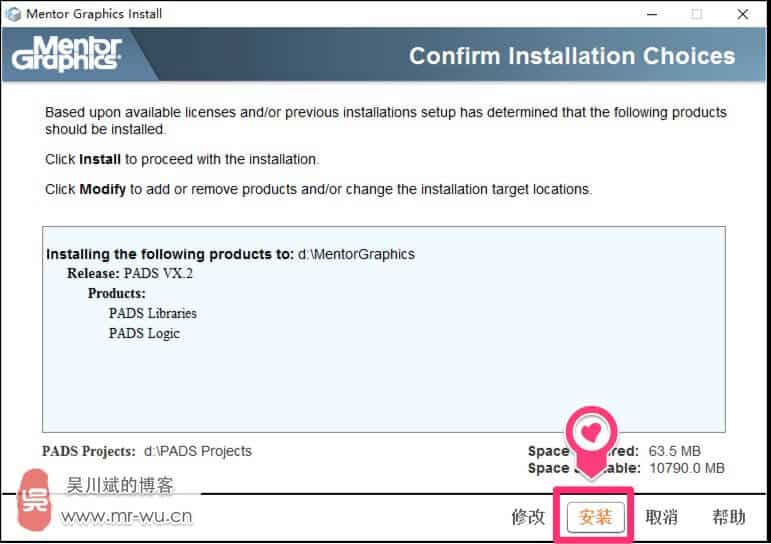

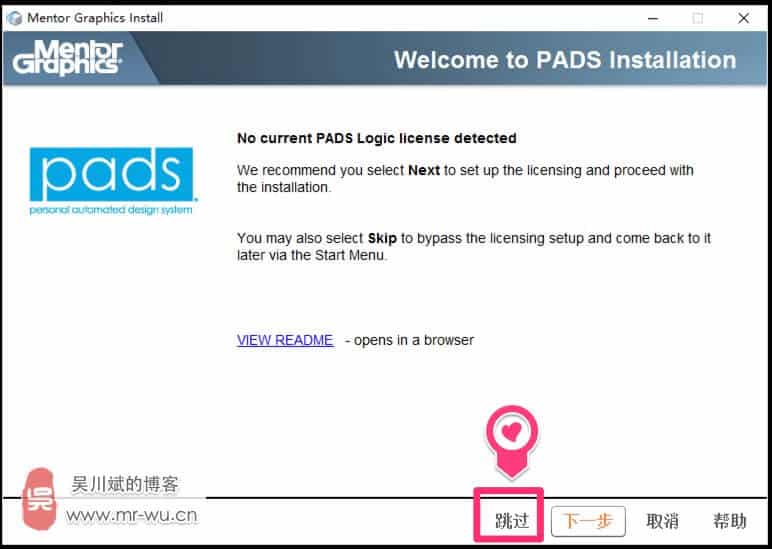

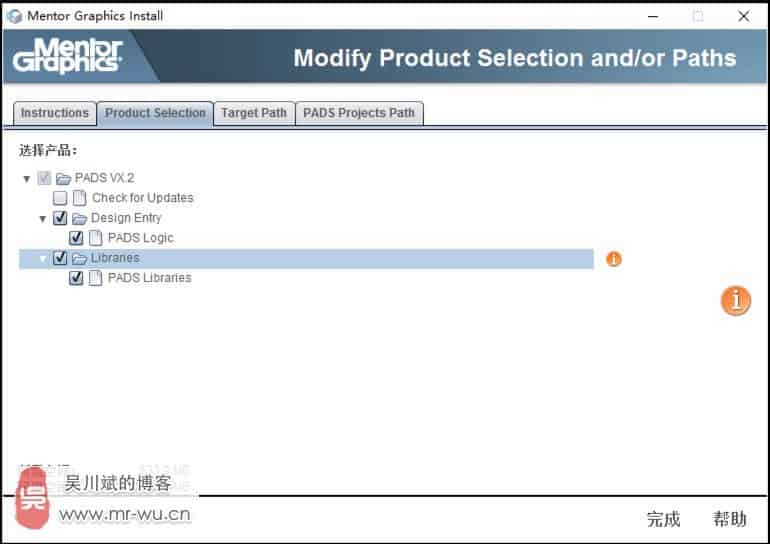

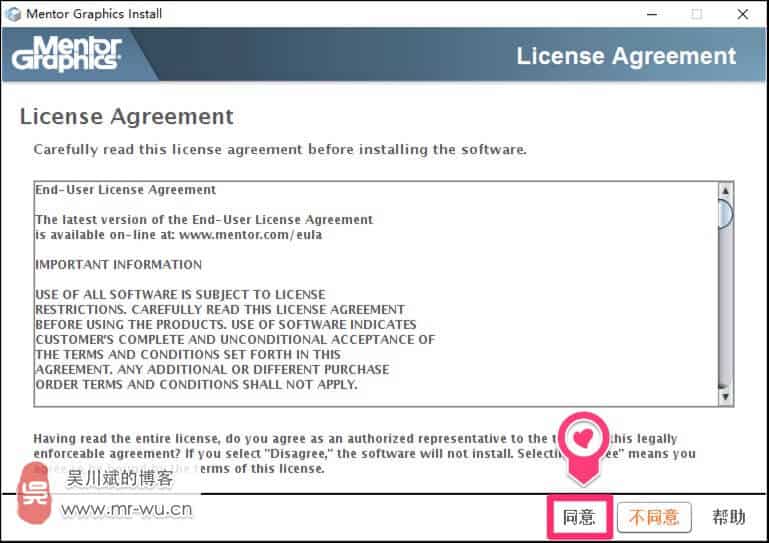

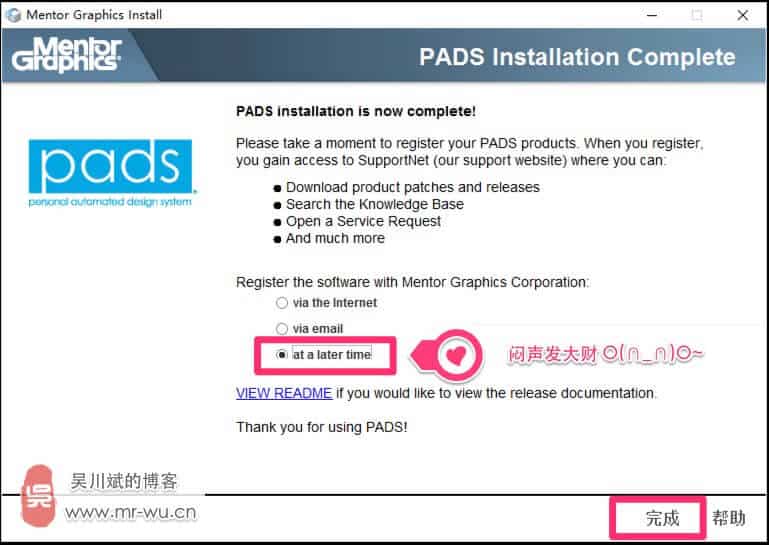

下边是关于Mentor Pads Logic VX.2 的安装步骤：

登录/注册后可看大图

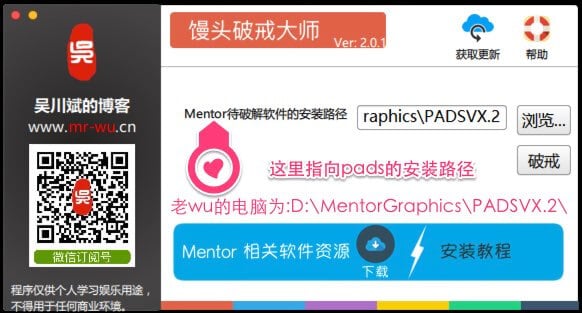

到此，Pads logic 功能也有了，Perfect !!! 但是要运行Pads，需要先对其进行破解，老wu这里推荐用馒头破戒大师，对pads一键进行破解，非常好用，下载地址：http://mentor.mr-wu.cn

登录/注册后可看大图

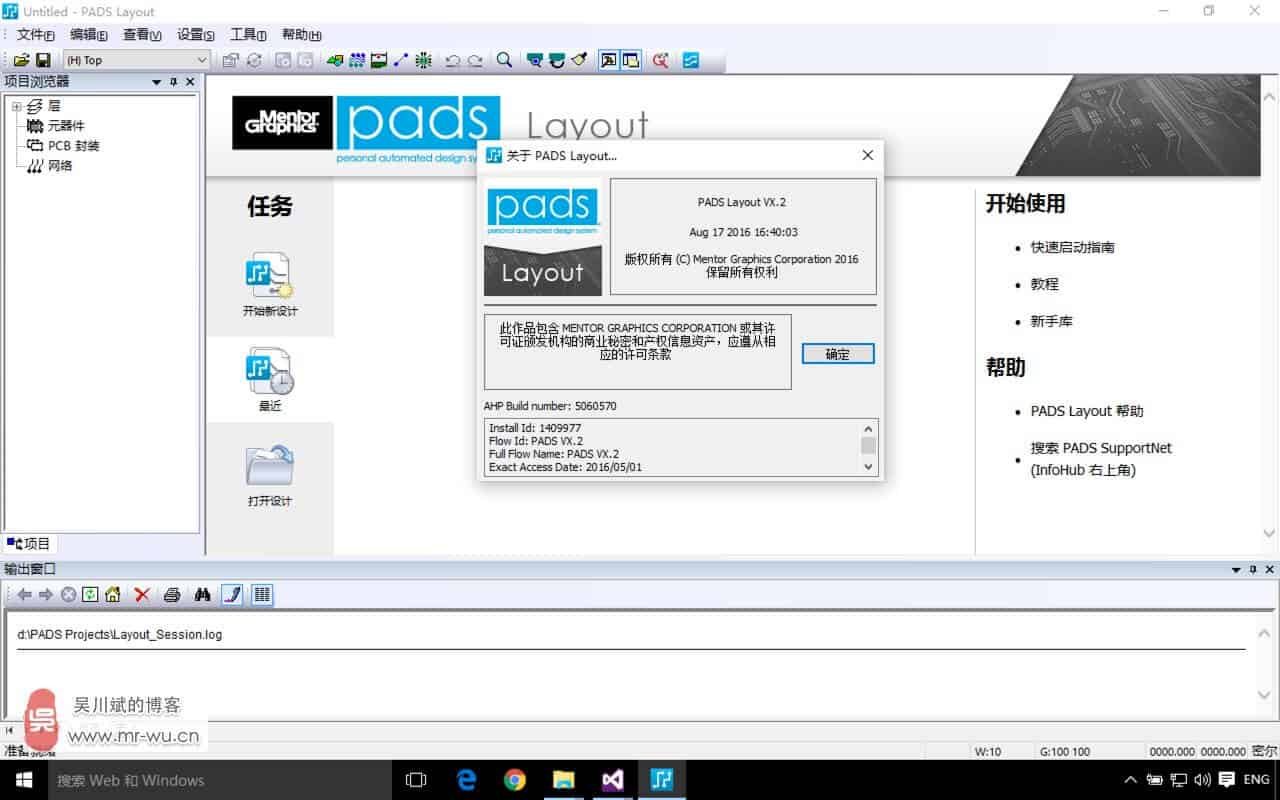

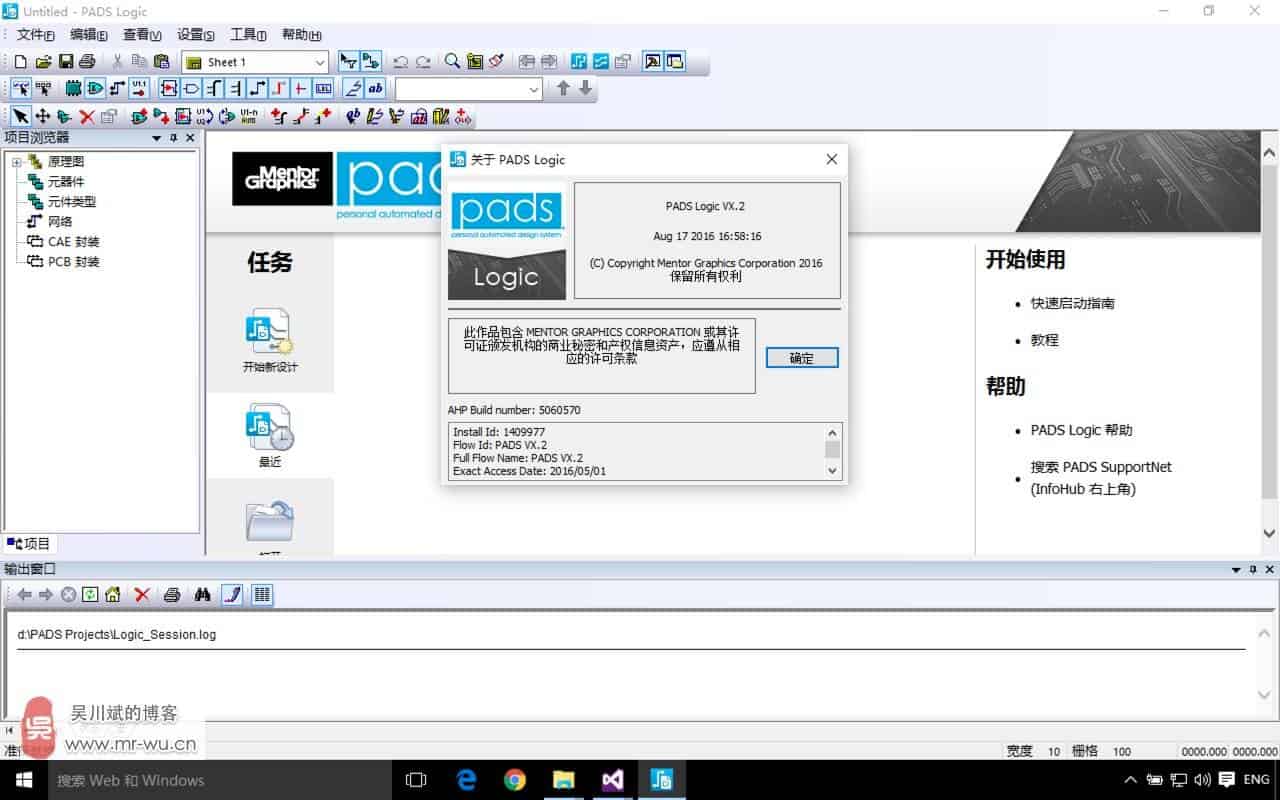

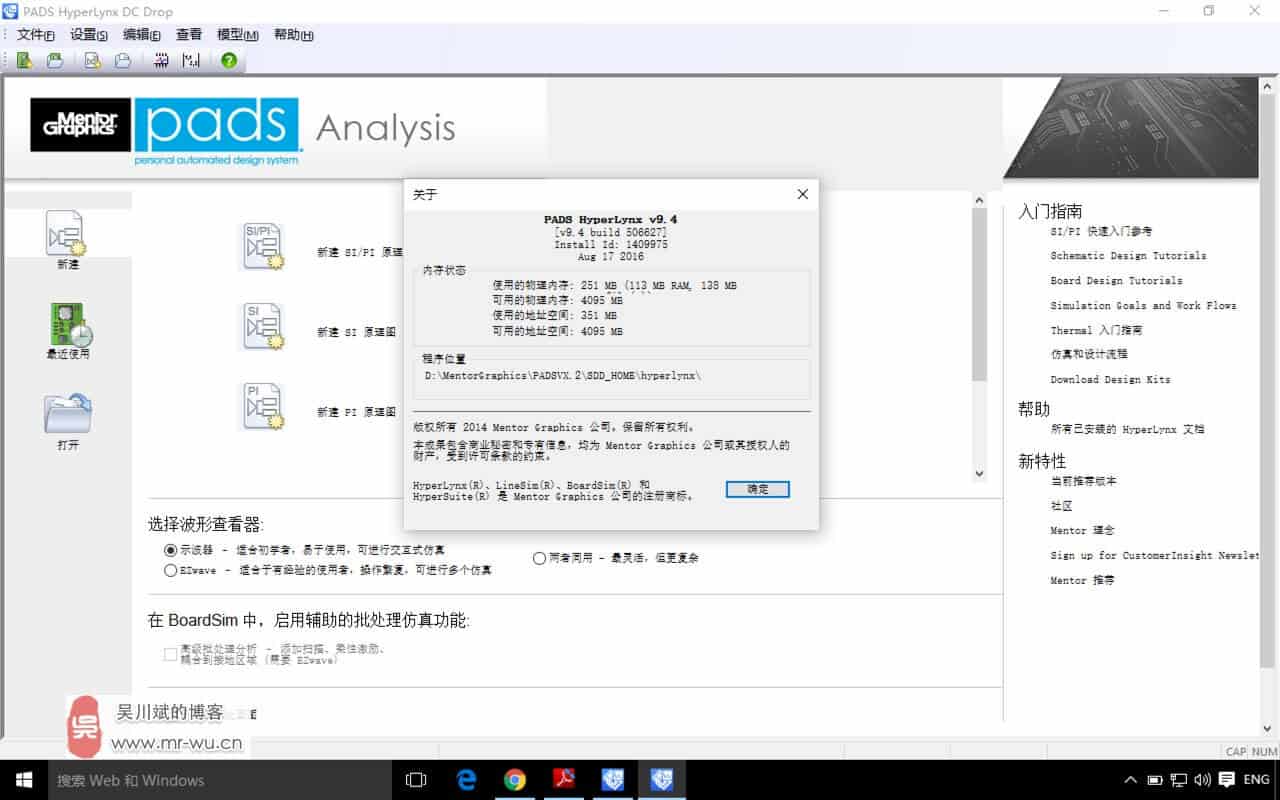

OK，Mentor Pads 破解完成，我们可以运行Pads各个功能模块看看VX.2的真容了

登录/注册后可看大图

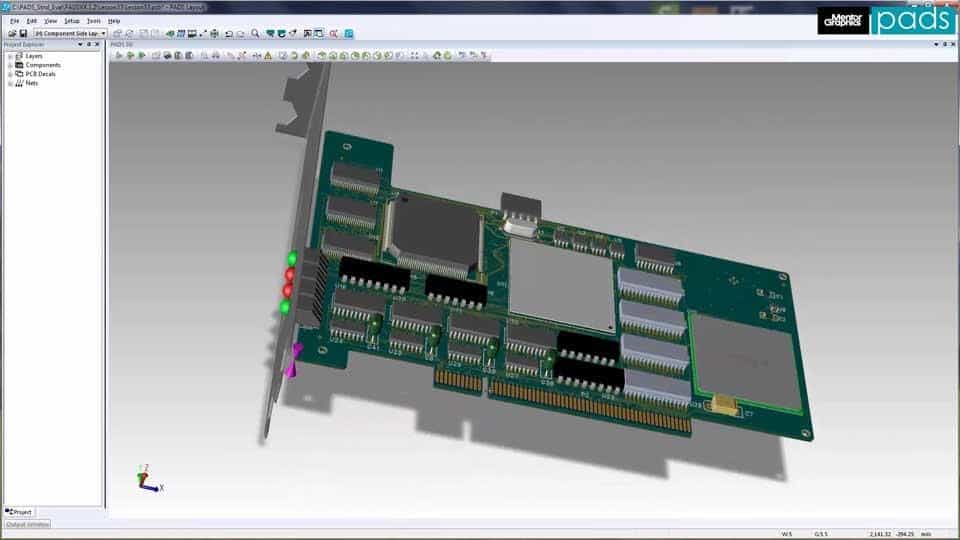

体验Mentor Pads 的真3D Layout功能

登录/注册后可看大图
