PADS添加电源网络：

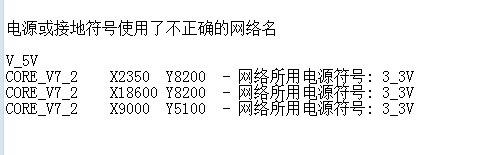

在PADS原理图生成pcb过程中，容易出现网表错误报告，电源网络不正确的问题，如下：

登录/注册后可看大图

解决办法，如上例即绘画添加 V_5V的电源网络，替换掉 3_3V样式的电源符号。
步骤：
1，原理图界面：工具-> 将页间连接符保存到库中

登录/注册后可看大图

选择电源，确定。
2，鼠标点击下图符号，选择为原件分配备件。

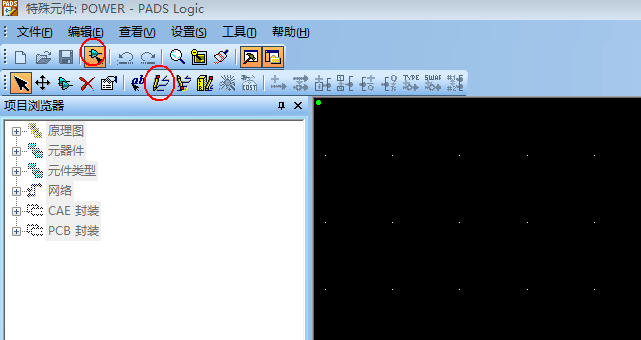

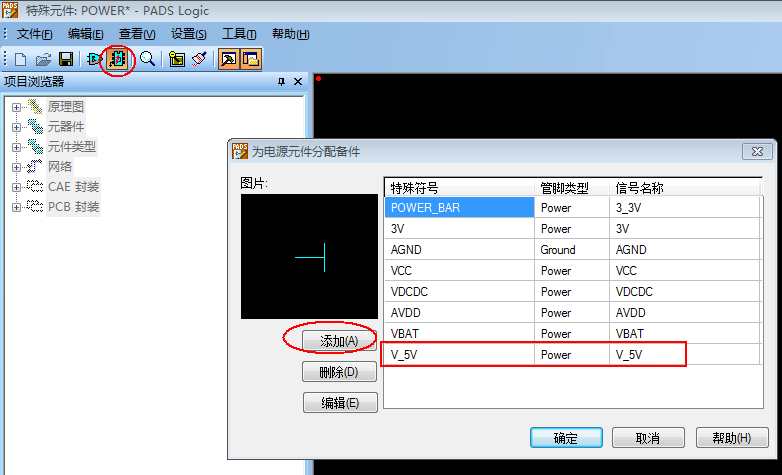

然后添加电源符号，输入特殊符号名称，点击选择管脚类型，输入信号名称。

登录/注册后可看大图

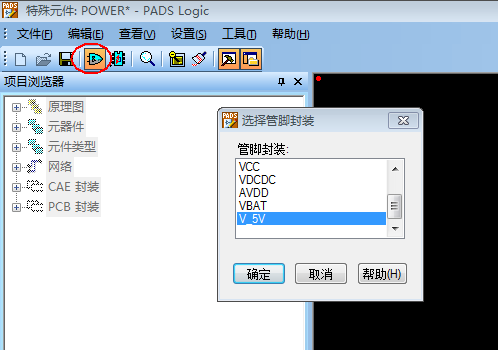

3，点击工具栏符号，选择管脚封装，点击刚刚创建的电源网络，确定。

登录/注册后可看大图

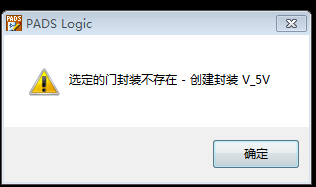

4，弹出如下，确定。

登录/注册后可看大图

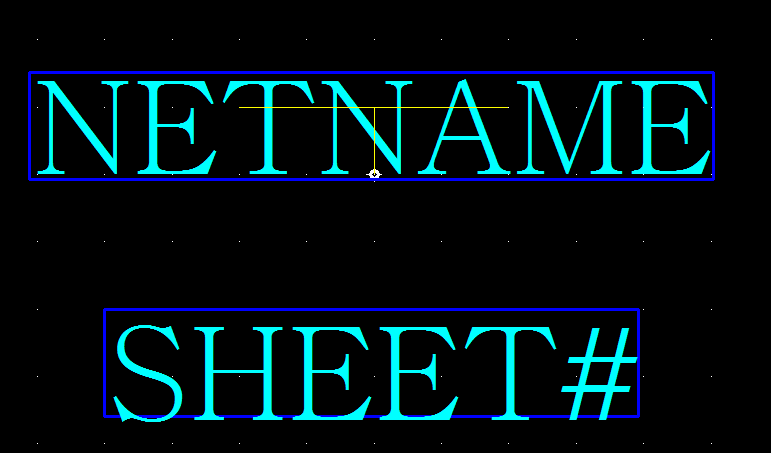

5，电源网络符号绘制界面。
6，点击如下图工具栏符号，绘制电源符号。

登录/注册后可看大图

7，绘制例如下图符号，或是其他需要的符号。

登录/注册后可看大图

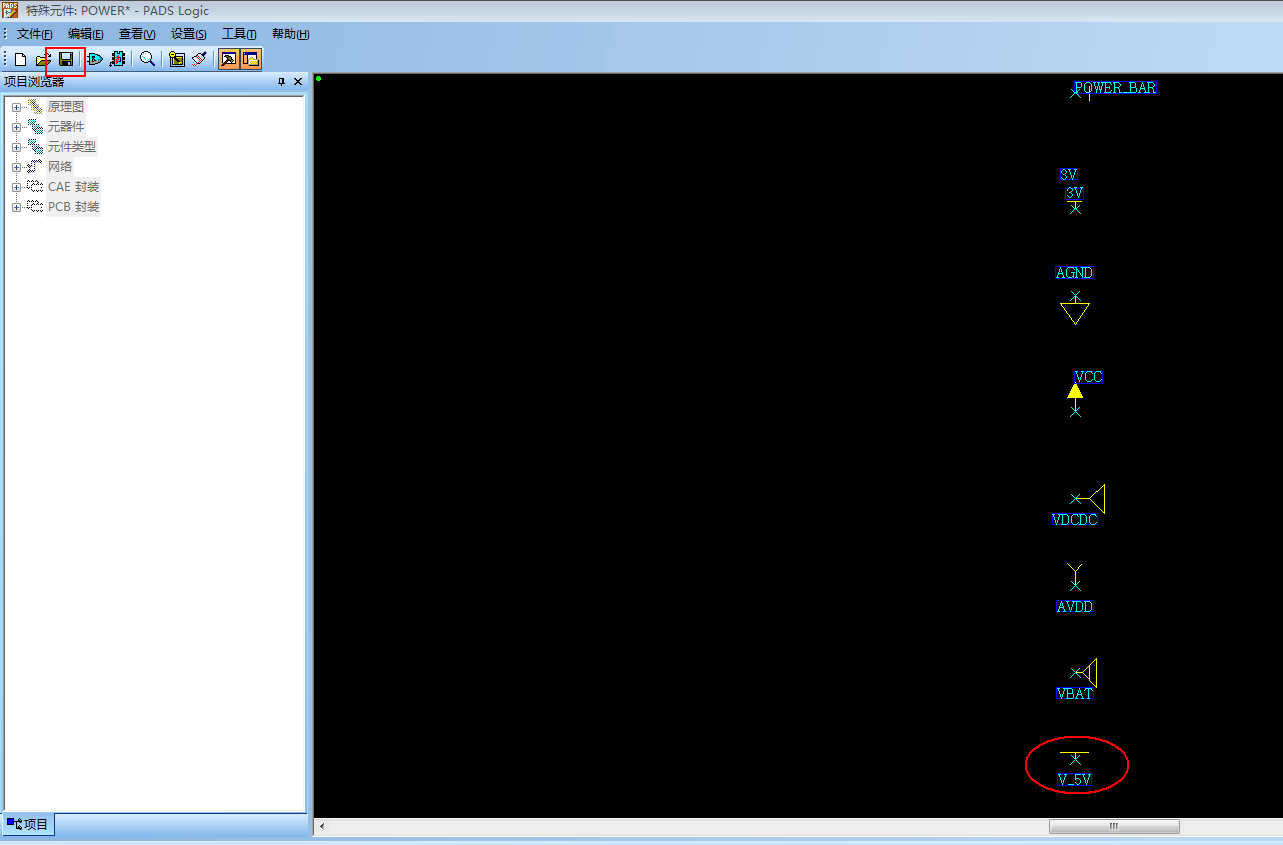

8，完成绘画后，文件-> 返回直原件。

登录/注册后可看大图

9，保存刚刚的绘制。

登录/注册后可看大图

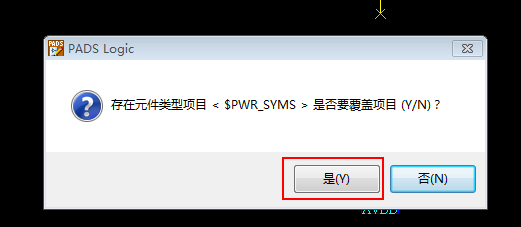

10，覆盖之前的项目

登录/注册后可看大图

11，更新原理图中电源网络符号

登录/注册后可看大图

12，完成后，  到原理图里删除原来的电源符号，替换为刚刚新画的电源符号。
      1，鼠标选中，  Delete 删除,11-2
      2，F2，绘制连线
      3，Shirf+space 绘制电源
      4， ctrl+tab  选择电源符号
13，双击替换好的电源符号，显示网络名称标签

登录/注册后可看大图
