1. 前言

蛇行线可在 Allegro 中由elong_by_pick 自動完成。若想以半自动方式则可用delay tune 命令。

2. 說明

在 Allegro 15.1 中須下载新版ISR。

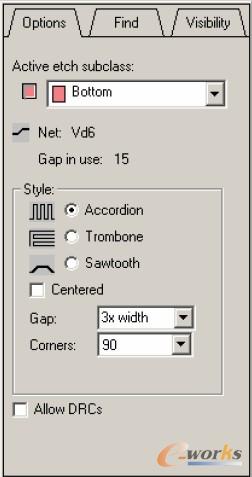

图1 Options 选项

Options 选项说明:

Active etch subclass: 走线工作层。

Net: 显示走线信号名称。

Gap in use: 显示蛇行线间距。

Style: 蛇行线种类, 有Accordion,Trombone, Sawtooth 三种。

Centered: 以走线為中心,滑鼠所指为蛇行线一半的振幅。

Gap: 蛇行线間距。

Corners: 蛇行线转角形狀。

Allow DRCs: 允許DRC 產生。

3. 使用
1）

登录/注册后可看大图

Route>Delay tune。

2）Options 选择。

3）点选走线的蛇行线起点。往內侧或外侧移动滑鼠,可控制振幅。

登录/注册后可看大图

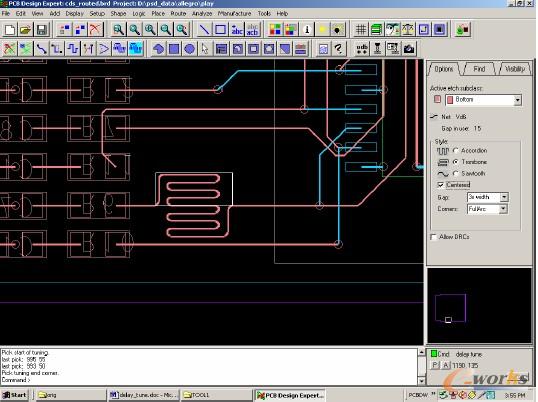

图2 具体使用
