使SPI MRAM MR10Q010适应在3.3vI/O系统中的操作

英尚微电子 · 发表于 2020-8-7 16:53:07

您需要登录才可以下载或查看，没有账号？立即注册

×

Everspin MR10Q010该存储器1Mb串行MRAM具有四个串行I/O路径，旨在提高读/写速度并减少时钟周期。具有用于Quad SPI操作的完整命令集，包括读写操作，其中在所有四个I/O上输入地址和数据以减少时钟周期。

英尚微电子提供产品相关技术支持及应用解决方案。

Everspin

四路SPI串行MRAM需要3.3v Vdd电源，并设计为可在1.8v总线I/O上运行。可以通过电平转换器将MR10Q010连接到总线，从而使MR10Q010适应在3.3v数据总线上运行。线性稳压器可用于提供MR10Q010所需的1.8v电源。

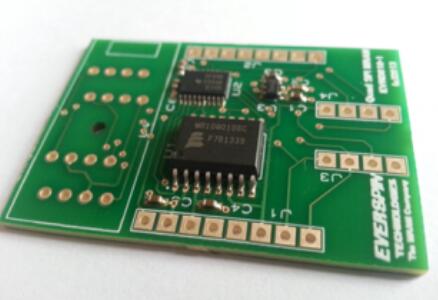

用于MR10Q010 Quad SPI MRAM的I/O适配器板

MR10Q010评估板使用德州仪器（TI）的TXB0108双向电平转换器和TPS73018低压降稳压器。该板的设计使其可以连接到当前由SPI或Quad SPI EEPROM占用的板位置或插座，并可以在现有系统中运行。所有

和EEPROM引脚的测试点都位于板上。

用于评估在3.3vI/O数据总线系统中运行的MR10Q010。

8引脚DIP站点，允许安装为子板以代替现有的8引脚SPI或Quad SPI EEPROM。

MR10Q010从板载稳压器获得1.8v电源。

所有MR10Q010和E2PROM引脚均可通过0.1英寸间距的通孔连接点进行评估。

可能随MR10Q010的ZIF插座一起提供，或者板上装有MRAM。

Everspin

Quad Serial MRAM
