Allegro如何实现自动布线(方法两则)

Cadence公司开发的Allegro软件功能强大,各种功能、参数、选项,犹如漫天繁星一般,令人眼花缭乱、心神荡漾。今天要讲的是其中有两个非常实用的功能,可以极大的帮助设计人员提高设计效率,这就是自动布线。逆天了,连个自动布线功能还要搞两个,难怪这么难学,相信很多小伙伴可能都没用过,不过正因为如此,才彰显了这个软件的灵活与强大。没有最好的方法,只有最合适的方法,在不同情况下,能灵活运用,这才是衡量高手最关键的指标之一,接下来我们就一起来学习一下如何实现自动布线。
方法一的操作步骤如下:

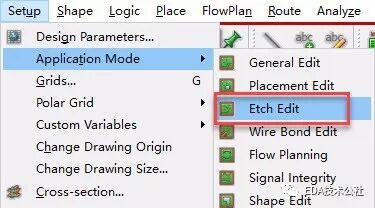

1、首先将设计模式切换到Etch Edit模式;



登录/注册后可看大图
2、在Find面板中只勾选Ratsnests;


4、在PCB上选择需要自动布线的网络飞线;
5、在所选飞线上单击右键,执行Auto Connect;


6、稍事等待,布线就会自动完成了;




还可以 route-  unsupporte   - auto  connect来连接选中对象,比较方便,不需像GRE那么麻烦,当然,还是不够智能,合理利用。
